3.2 LSA及特殊区域

0648

1.LSA基础

1）LSA概念
运行距离矢量路由协议的路由器交互的是路由信息，每台路由器不知道网络的拓扑结构，运行链路状态的路由器交互的是链路状态信息，最终形成LSDB，从而了解整个网络拓扑信息，再运行SPF（最短路径）算法形成路由信息加载到路由表，OSPF使用LSA（链路状态通过）来承载链路状态信息。
2）LSA类型
（1）路由器LSA（Type-1）
描述该路由器直接接口的状况和COST值。
（2）网络LSA（Type-2）
由DR产生，描述所接入MA网络中所有与之形成邻接关系的路由器。
（3）网络汇总LSA（Type-3）
ABR产生，描述到达某个区域的目标网段的路由。
（4）ASBR汇总LSA（Type-4）
ABR产生，用于描述ASBR。
（5）AS外部LSA（Type-5）
ASBR产生，描述本AS外的路由。
（6）非完全末梢区域LSA（NSSALSA）（Type-7）
ASBR产生，描述本AS之外的外部路由。

2.LSA细解

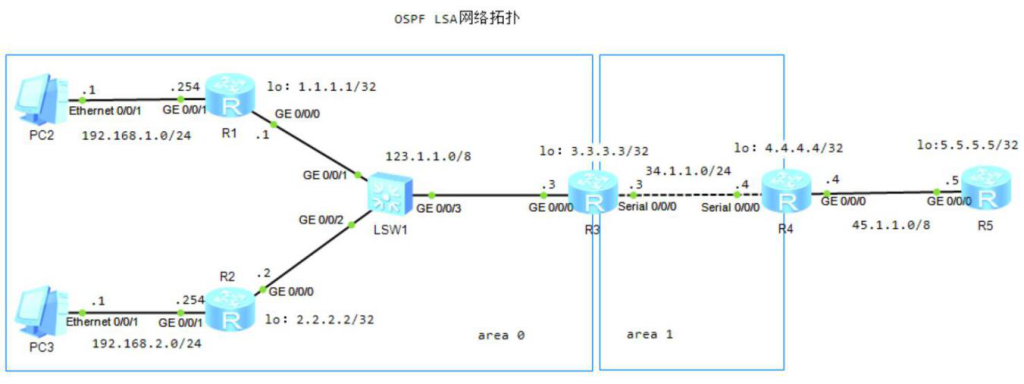

1）LSA网络拓扑

图片[1]-3.2 LSA及特殊区域-大赛人网
图3-21 OSPF-LSA网络拓扑

2）基本配置

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 123.0.0.0 0.255.255.255
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 123.0.0.0 0.255.255.255


[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 123.0.0.0 0.255.255.255
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 34.1.1.0 0.0.0.255

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 1
[R4-ospf-1-area-0.0.0.1]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.1]network 34.1.1.0 0.0.0.255
[R4]ip route-static 5.5.5.5 32 45.1.1.5
[R4-ospf-1]import-route static

[R5]interface LoopBack 0
[R5-LoopBack0]ip address 5.5.5.5 32
[R5]interface GigabitEthernet0/0/0
[R5-GigabitEthernet0/0/0]ip address 45.1.1.5 8

3）查看R3的OSPF-LSDB

<R3>display ospf lsdb
 OSPF Process 1 with Router ID 3.3.3.3
Link State Database

                         Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    2.2.2.2         2.2.2.2            322  60    80000010       0
 Router    1.1.1.1         1.1.1.1            332  60    80000011       0
 Router    3.3.3.3         3.3.3.3            321  48    80000012       0
 Network   123.1.1.2       2.2.2.2            322  36    80000008       0
 Sum-Net   4.4.4.4         3.3.3.3            574  28    80000003    1562
 Sum-Net   34.1.1.0        3.3.3.3            576  28    80000003    1562
 Sum-Asbr  4.4.4.4         3.3.3.3           1139  28    80000002    1562

                         Area: 0.0.0.1
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    4.4.4.4         4.4.4.4           1141  60    80000007       0
 Router    3.3.3.3         3.3.3.3           1149  48    80000007    1562
 Sum-Net   123.0.0.0       3.3.3.3            576  28    80000003       1
 Sum-Net   3.3.3.3         3.3.3.3           1324  28    80000002       0
 Sum-Net   2.2.2.2         3.3.3.3            576  28    80000003       1
 Sum-Net   192.168.2.0     3.3.3.3            576  28    80000003       2
 Sum-Net   1.1.1.1         3.3.3.3            576  28    80000003       1
 Sum-Net   192.168.1.0     3.3.3.3            576  28    80000003       2

                 AS External Database
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 External  5.5.5.5         4.4.4.4            772  36    80000002       1

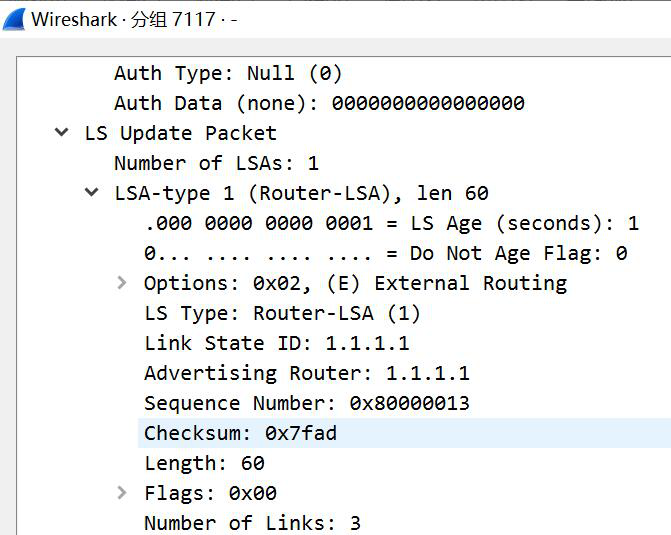

（1）Type-1 LSA

每台路由器都会产生Type-1 LSA，描述直连接口状况和接口COST。

图片[2]-3.2 LSA及特殊区域-大赛人网
图3-22 OSPF-Type-1 LSA网络拓扑
<R1>display ospf lsdb router originate-router 1.1.1.1
         OSPF Process 1 with Router ID 1.1.1.1
                         Area: 0.0.0.0
                 Link State Database
  Type      : Router
  Ls id     : 1.1.1.1
  Adv rtr   : 1.1.1.1
  Ls age    : 351
  Len       : 60
  Options   :  E
  seq#      : 80000015
  chksum    : 0x2f79
  Link count: 3
   * Link ID: 1.1.1.1
     Data   : 255.255.255.255
     Link Type: StubNet
     Metric : 0
     Priority : Medium
   * Link ID: 123.1.1.3
     Data   : 123.1.1.1
     Link Type: TransNet
     Metric : 1
   * Link ID: 192.168.1.0
     Data   : 255.255.255.0
     Link Type: StubNet
     Metric : 1
     Priority : Low

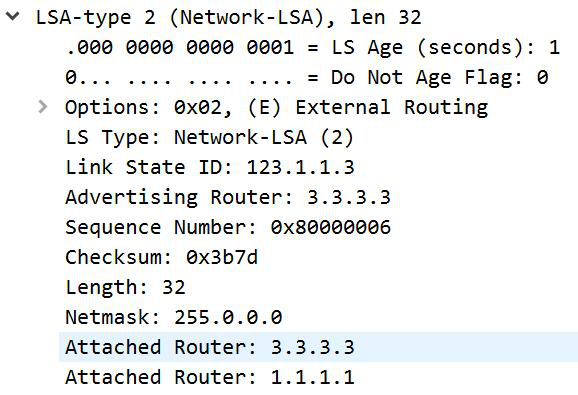

（2）Type-2 LSA

Area 1没有MA网络，不存在Type-2 LSA，DR会在本区域内泛洪Type-2LSA。

图片[3]-3.2 LSA及特殊区域-大赛人网
图3-23 OSPF-Type-2 LSA网络拓扑
<R3>display ospf lsdb network
         OSPF Process 1 with Router ID 3.3.3.3
                         Area: 0.0.0.0
                 Link State Database
  Type      : Network
  Ls id     : 123.1.1.3
  Adv rtr   : 3.3.3.3
  Ls age    : 588
  Len       : 36
  Options   :  E
  seq#      : 80000004
  chksum    : 0xcbe2
  Net mask  : 255.0.0.0
  Priority  : Low
     Attached Router    3.3.3.3
     Attached Router    1.1.1.1
     Attached Router    2.2.2.2
                         Area: 0.0.0.1
                 Link State Database

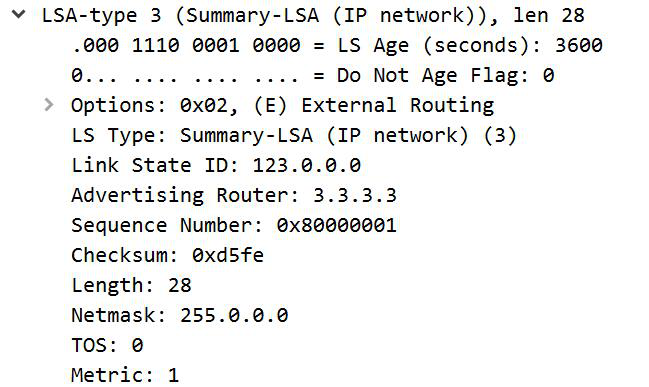

（3）Type-3 LSA

网络汇总LSA，由ABR产生

图片[4]-3.2 LSA及特殊区域-大赛人网
图3-24 OSPF-Type-3 LSA网络拓扑
[R3]display ospf lsdb summary

         OSPF Process 1 with Router ID 3.3.3.3
                         Area: 0.0.0.0
                 Link State Database
  Type      : Sum-Net
  Ls id     : 4.4.4.4
  Adv rtr   : 3.3.3.3
  Ls age    : 1137
  Len       : 28
  Options   :  E
  seq#      : 80000004
  chksum    : 0x8d90
  Net mask  : 255.255.255.255
  Tos 0  metric: 1562
  Priority  : Low

  Type      : Sum-Net
  Ls id     : 34.1.1.0
  Adv rtr   : 3.3.3.3
  Ls age    : 1138
  Len       : 28
  Options   :  E
  seq#      : 80000004
  chksum    : 0x7396
  Net mask  : 255.255.255.0
  Tos 0  metric: 1562
  Priority  : Low
                         Area: 0.0.0.1
                 Link State Database

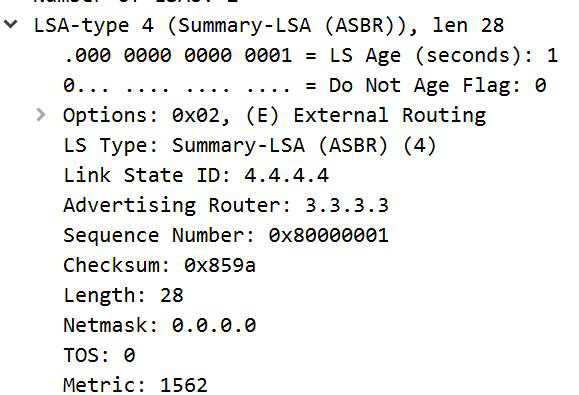

（4）Type-4 LSA

由ABR产生，Type-4 LSA被称为ASBR汇总LSA。

图片[5]-3.2 LSA及特殊区域-大赛人网
图3-25 OSPF-Type-4 LSA网络拓扑

<R1>display ospf lsdb asbr
         OSPF Process 1 with Router ID 1.1.1.1
                         Area: 0.0.0.0
                 Link State Database
  Type      : Sum-Asbr
  Ls id     : 4.4.4.4
  Adv rtr   : 3.3.3.3
  Ls age    : 1186
  Len       : 28
  Options   :  E
  seq#      : 80000004
  chksum    : 0x7f9d
  Tos 0  metric: 1562

<R1>display ospf abr-asbr
         OSPF Process 1 with Router ID 1.1.1.1
                 Routing Table to ABR and ASBR
 RtType      Destination       Area       Cost  Nexthop         Type
 Intra-area  3.3.3.3           0.0.0.0    1     123.1.1.3       ABR
 Inter-area  4.4.4.4           0.0.0.0    1563  123.1.1.3       ASBR

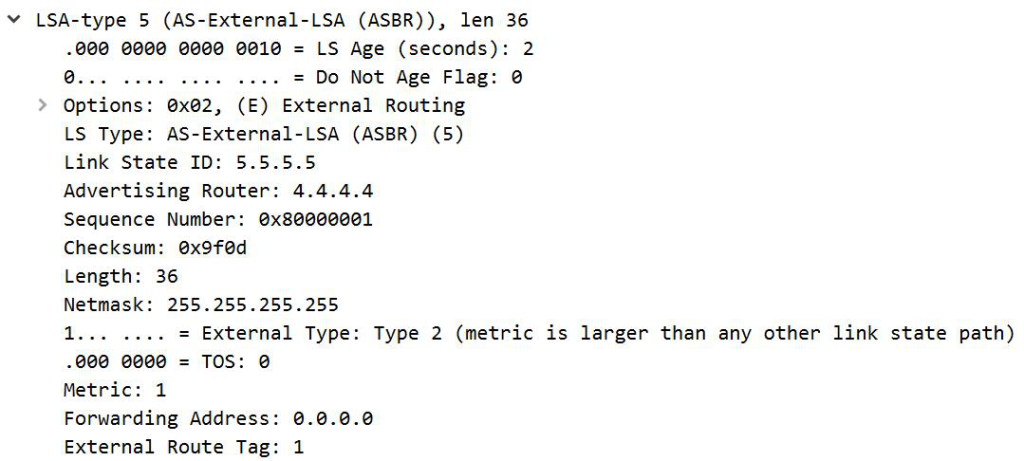

（5）Type-5 LSA

当ASBR将外部路由引入时，会产生Type-5

图片[6]-3.2 LSA及特殊区域-大赛人网
图3-26 OSPF-Type-5 LSA网络拓扑
<R1>display  ospf lsdb ase

         OSPF Process 1 with Router ID 1.1.1.1
                 Link State Database
  Type      : External
  Ls id     : 5.5.5.5
  Adv rtr   : 4.4.4.4
  Ls age    : 54
  Len       : 36
  Options   :  E
  seq#      : 80000001
  chksum    : 0x9f0d
  Net mask  : 255.255.255.255
  TOS 0  Metric: 1
  E type    : 2
  Forwarding Address : 0.0.0.0
  Tag       : 1
  Priority  : Medium

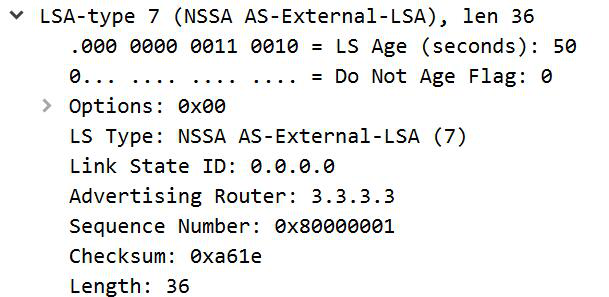

（6）Type-7 LSA

非完全末梢区域外部LSA，也是用于描述外部路由，但只能够在NSSA区域内泛洪。

[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]nssa
[R4-ospf-1]area 1
[R4-ospf-1-area-0.0.0.1]nssa
[R3]display ospf lsdb nssa
         OSPF Process 1 with Router ID 3.3.3.3
                         Area: 0.0.0.0
                 Link State Database
                         Area: 0.0.0.1
                 Link State Database
  Type      : NSSA
  Ls id     : 0.0.0.0
  Adv rtr   : 3.3.3.3
  Ls age    : 94
  Len       : 36
  Options   : None
  seq#      : 80000001
  chksum    : 0xa61e
  Net mask  : 0.0.0.0
  TOS 0  Metric: 1
  E type    : 2
  Forwarding Address : 0.0.0.0
  Tag       : 1
  Priority  : Low

  Type      : NSSA
  Ls id     : 5.5.5.5
  Adv rtr   : 4.4.4.4
  Ls age    : 52
  Len       : 36
  Options   :  NP
  seq#      : 80000001
  chksum    : 0xf1a2
  Net mask  : 255.255.255.255
  TOS 0  Metric: 1
  E type    : 2
  Forwarding Address : 4.4.4.4
  Tag       : 1
  Priority  : Medium
图片[7]-3.2 LSA及特殊区域-大赛人网
图3-27 OSPF-Type-7 LSA网络拓扑
ABR-R3会将Type-7LSA转换成Type-5LSA注入area0。
[R3]display ip routing-table protocol ospf
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
5.5.5.5/32  O_NSSA  150  1           D   34.1.1.4        Serial0/0/0
<R1>display ospf lsdb ase
         OSPF Process 1 with Router ID 1.1.1.1
                 Link State Database
  Type      : External
  Ls id     : 5.5.5.5
  Adv rtr   : 4.4.4.4
  Ls age    : 652
  Len       : 36
  Options   :  E
  seq#      : 80000001
  chksum    : 0x9f0d
  Net mask  : 255.255.255.255
  TOS 0  Metric: 1
  E type    : 2
  Forwarding Address : 0.0.0.0
  Tag       : 1
  Priority  : Medium

  Type      : External
  Ls id     : 5.5.5.5
  Adv rtr   : 3.3.3.3
  Ls age    : 298
  Len       : 36
  Options   :  E
  seq#      : 80000001
  chksum    : 0x861a
  Net mask  : 255.255.255.255
  TOS 0  Metric: 1
  E type    : 2
  Forwarding Address : 4.4.4.4
  Tag       : 1
  Priority  : Medium
