2.3 广播域

2年前更新

0915

1.HUB网络拓扑

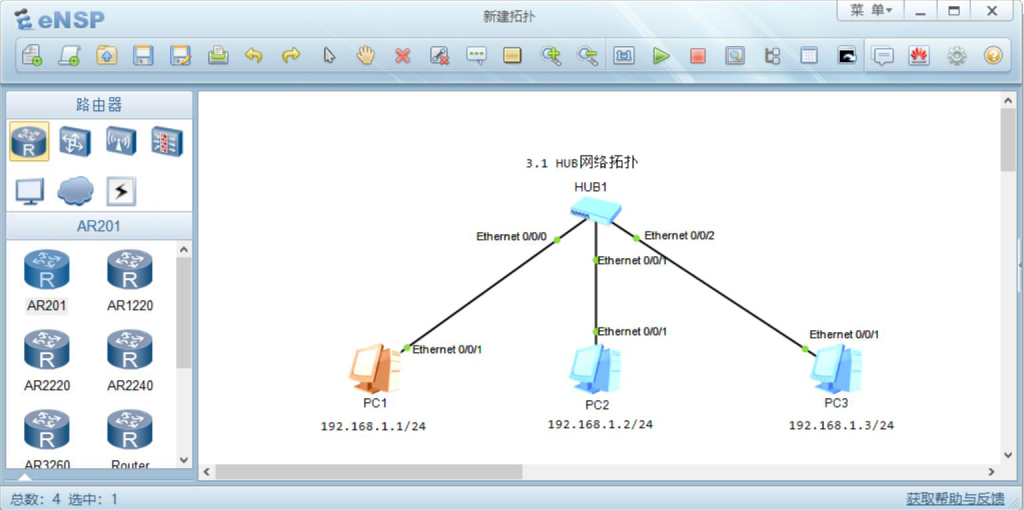

图片[1]-2.3 广播域-大赛人网 — 图2-23 HUB网络拓扑

2.PC2联通测试PC1，在PC3抓包

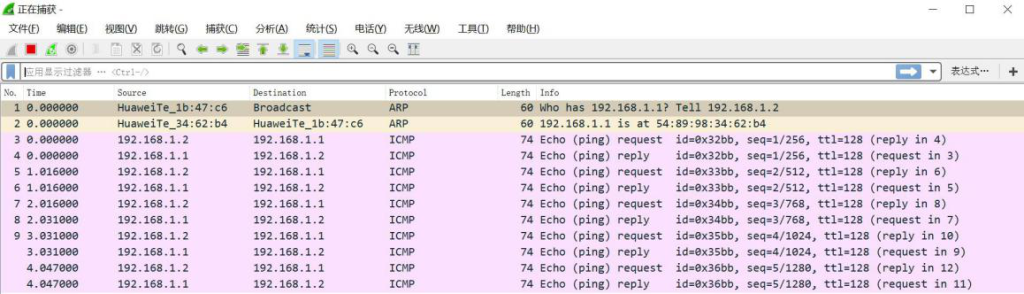

图片[2]-2.3 广播域-大赛人网 — 图2-24 HUB广播域

3.交换机网络拓扑

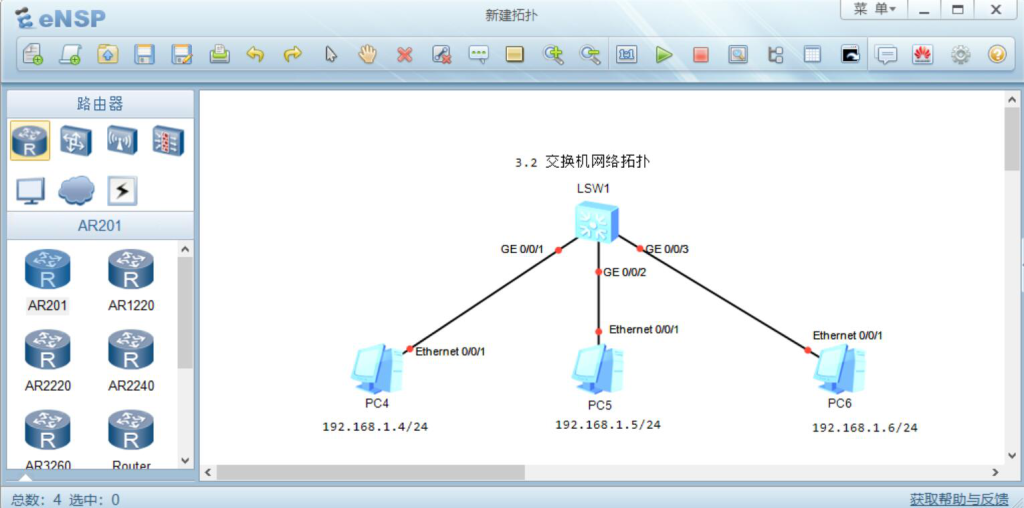

图片[3]-2.3 广播域-大赛人网 — 图2-25交换机网络拓扑

4.PC5联通测试PC4，在PC6抓包

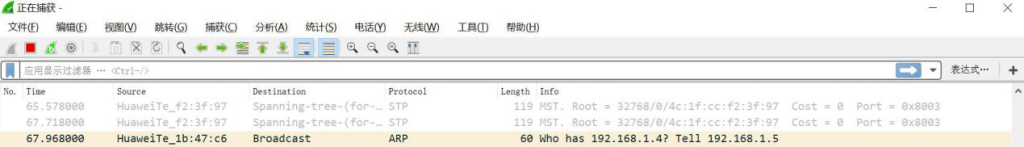

图片[4]-2.3 广播域-大赛人网 — 图2-26 交换机广播域,HUB和交换机不能隔离广播域。

5. 路由器

1）路由器广播域网络拓扑

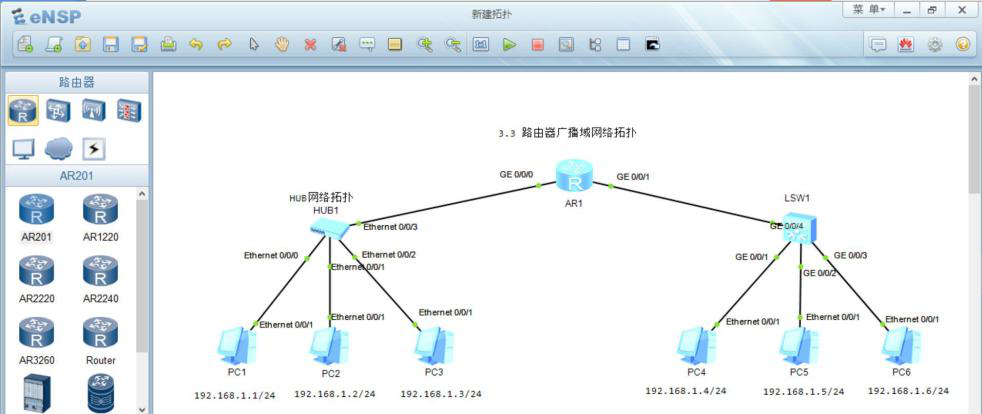

图片[5]-2.3 广播域-大赛人网 — 图2-27路由器网络拓扑

2）PC1联通测试PC2，在路由器GE 0/0/0抓包

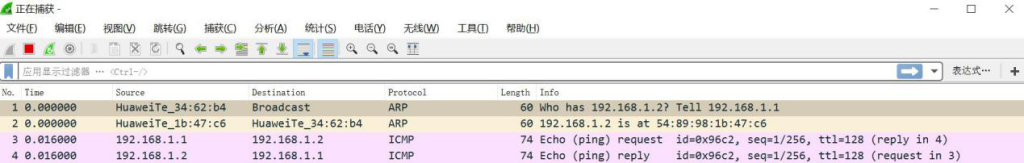

图片[6]-2.3 广播域-大赛人网 — 图2-28 路由器广播域

3）PC1联通测试PC2，在路由器GE 0/0/1抓包

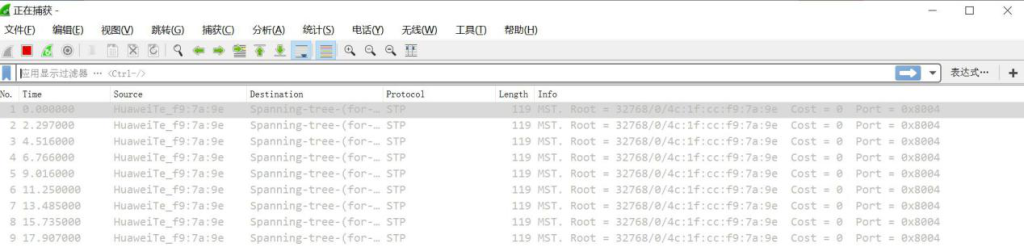

图片[7]-2.3 广播域-大赛人网 — 图2-29 路由器广播域,路由器可以隔离广播域和冲突域。
