7.3 MSTP

1.基本概念

RSTP在交换网络中所有VLAN共用一个生成树，导致无法实现负载分担，导致链路利用率、设备资源效率低。

MSTP（多实例生成树协议）在兼容STP和RSTP基础上，生成树不是基于VLAN，而是基于实例运行。一个实例可以包含多个VLAN，但一个VLAN只能属于一个实例。

MSTP引入域的概念，可以将一个大型网络划分为多少MST。

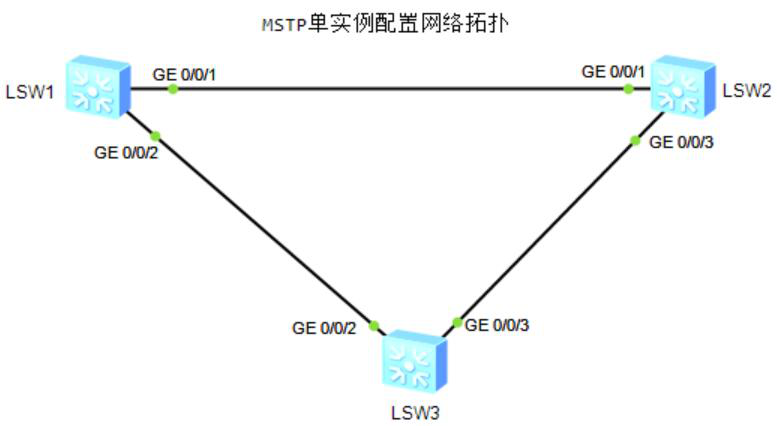

2.MSTP单实例配置

1）SW1配置

[SW1]stp region-configuration
[SW1-mst-region]region-name dsrw.com
[SW1-mst-region]revision-level 1
[SW1-mst-region]active region-configuration
[SW1]stp mode mstp
[SW1]stp root primary
[SW1]stp enable

2）SW2配置

[SW2]stp region-configuration
[SW2-mst-region]region-name dsrw.com
[SW2-mst-region]revision-level 1
[SW2-mst-region]active region-configuration
[SW2]stp mode mstp
[SW2]stp root secondary
[SW2]stp enable

3）SW3配置

[SW3]stp region-configuration
[SW3-mst-region]region-name dsrw.com
[SW3-mst-region]revision-level 1
[SW3-mst-region]active region-configuration
[SW3]stp mode mstp
[SW3]stp enable

4）查看MSTP

[SW3]display stp brief
MSTID  Port                        Role  STP State     Protection
0    GigabitEthernet0/0/2        ROOT  FORWARDING      NONE
0    GigabitEthernet0/0/3        ALTE  DISCARDING      NONE

[SW3]display stp region-configuration
 Oper configuration
   Format selector    :0
   Region name        :dsrw.com
   Revision level     :1
   Instance   VLANs Mapped
      0       1 to 4094
