第11章 网络安全综合案例2

06013

1.网络安全案例2

1）站点1/2可以访问internet，ISP1为主线路，ISP2为备用线路
2）站点1内部署web/ftp服务器，FTP只能对内网提供服务，WEB服务器允许对internet提供单独固定IP访问，地址为100.1.2.3
3）总部通过IPS1购买了出口固定IP,允许公司用户通过该IP登录接入到公司内网，访问内网WEB/FTP服务器
4）站点1与站点2之间要求建立安全VPN隧道实现站点间通信
图片[1]-第11章 网络安全综合案例2-大赛人网

2.公网配置

1）R1

#配置BGP
bgp 100
 peer 200.100.0.2 as-number 200
network 100.1.1.0 255.255.255.0
  network 100.1.20.0 255.255.255.0
  network 100.100.1.0 255.255.255.252
  network 100.100.2.0 255.255.255.252

2）R2

#配置BGP
bgp 200
 peer 200.100.0.1 as-number 100
network 200.1.1.0 255.255.255.0
  network 200.1.2.0 255.255.255.0
  network 200.99.2.0 255.255.255.0
  network 200.200.1.0 255.255.255.252
  network 200.200.2.0 255.255.255.252

3.内网配置

#FW1
#地址配置
interface GigabitEthernet1/0/3
 ip address 172.17.1.254 255.255.255.0
 service-manage all permit

interface GigabitEthernet1/0/4
 ip address 172.17.2.254 255.255.255.0
 service-manage all permit

interface GigabitEthernet1/0/0
 ip address 100.100.2.2 255.255.255.252
 service-manage all permit

interface GigabitEthernet1/0/1
 ip address 200.200.2.2 255.255.255.252
 service-manage all permit

#配置安全区域
firewall zone trust
 add interface GigabitEthernet1/0/3
 add interface GigabitEthernet1/0/4

firewall zone untrust
 add interface GigabitEthernet1/0/0
 add interface GigabitEthernet1/0/1

#配置安全策略
security-policy
 rule name t_2_un
  source-zone trust
  destination-zone untrust
  source-address 172.17.0.0 mask 255.255.0.0
   action permit

#配置NAT策略
nat-policy
 rule name t_2_un
  source-zone trust
  destination-zone untrust
  source-address 172.17.0.0 mask 255.255.0.0
  action source-nat easy-ip

#配置路由（主备）
ip route-static 0.0.0.0 0.0.0.0 100.100.2.1
ip route-static 0.0.0.0 0.0.0.0 200.200.2.1 preference 70

#FW2
#地址配置
interface GigabitEthernet1/0/1
ip address 100.100.1.2 255.255.255.252
 service-manage all permit

interface GigabitEthernet1/0/2
 ip address 200.200.1.2 255.255.255.252
 service-manage http permit


interface GigabitEthernet1/0/0
 ip address 172.16.1.254 255.255.255.0
 service-manage all permit

#配置安全区域
firewall zone trust
 add interface GigabitEthernet1/0/0

firewall zone untrust
 add interface GigabitEthernet1/0/1
 add interface GigabitEthernet1/0/2

#配置安全策略
security-policy
 rule name t_2_un
  source-zone trust
  destination-zone untrust
  source-address 172.16.1.0 mask 255.255.255.0
  action permit

#配置NAT策略
nat-policy
 rule name t_2_un
  source-zone trust
  destination-zone untrust
  source-address 172.16.1.0 mask 255.255.255.0
  action source-nat easy-ip

#配置路由（主备）
ip route-static 0.0.0.0 0.0.0.0 100.100.1.1
ip route-static 0.0.0.0 0.0.0.0 200.200.1.1 preference 70

4.配置公网客户机访问私网WEB服务器

#R1（WEB对应公网地址）
ip route-static 100.1.2.3 32 100.100.2.2

#FW1
#安全区域配置
security-policy
 rule name nat_server_web
  source-zone untrust
  destination-zone trust
  destination-address 172.17.2.3 mask 255.255.255.255
  action permit

#配置nat server
nat server web_01 protocol tcp global 100.1.2.3 80 inside 172.17.2.3 80 no-reverse unr-route

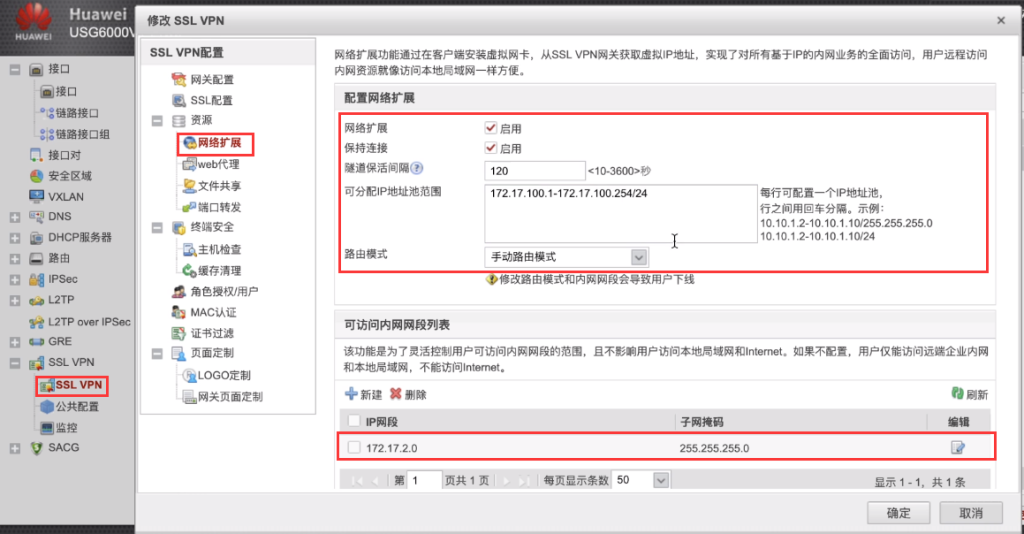

5.配置SSL VPN

#创建
v-gateway sslvpn interface GigabitEthernet 1/0/0 port 20443 private www.abc.com
图片[2]-第11章 网络安全综合案例2-大赛人网
图片[3]-第11章 网络安全综合案例2-大赛人网
图片[4]-第11章 网络安全综合案例2-大赛人网
[FW1-GigabitEthernet1/0/0]undo service-manage enable
security-policy
 rule name ssl_vpn
  source-zone untrust
  destination-zone local
  destination-address 100.100.2.2 mask 255.255.255.255
  action permit

 rule name ftp_server
  source-zone untrust
  destination-zone trust
  destination-address 172.17.2.5 mask 255.255.255.255
  action permit
图片[5]-第11章 网络安全综合案例2-大赛人网
图片[6]-第11章 网络安全综合案例2-大赛人网
6.配置IPSEC
#FW1-IKE
security-policy
 rule name IKE_IN
  source-zone untrust
  destination-zone local
  destination-address 100.100.2.2 mask 255.255.255.255
  action permit

 rule name IKE_OUT
  source-zone local
  destination-zone untrust
  source-address 100.100.2.2 mask 255.255.255.255
  action permit

#FW2-IKE
security-policy
 rule name IKE_IN
  source-zone untrust
  destination-zone local
  source-address 100.100.2.2 mask 255.255.255.255
  action permit

 rule name IKE_OUT
  source-zone local
  destination-zone untrust
  destination-address 100.100.2.2 mask 255.255.255.255
  action permit


#IPSEC
#FW1-IPSEC
 security-policy
rule name ipsec_flow_in
  source-zone untrust
  destination-zone trust
  source-address 172.16.0.0 mask 255.255.0.0
  destination-address 172.17.0.0 mask 255.255.0.0
  action permit

rule name ipsec_flow_out
  source-zone trust
  destination-zone untrust
  source-address 172.17.0.0 mask 255.255.0.0
  destination-address 172.16.0.0 mask 255.255.0.0
  action permit

#FW2-IPSEC
 security-policy
rule name ipsec_flow_in
  source-zone untrust
  destination-zone trust
  source-address 172.17.0.0 mask 255.255.0.0
  destination-address 172.16.0.0 mask 255.255.0.0
  action permit

rule name ipsec_flow_out
  source-zone trust
  destination-zone untrust
  source-address 172.16.0.0 mask 255.255.0.0
  destination-address 172.17.0.0 mask 255.255.0.0
  action permit

#感兴趣流
#FW1
acl number 3001
 rule 10 permit ip source 172.17.0.0 0.0.255.255 destination 172.16.0.0 0.0.255.255

#FW2
acl number 3001
 rule 10 permit ip source 172.16.0.0 0.0.255.255 destination 172.17.0.0 0.0.255.255

#NAT流排除
#FW1
nat-policy
rule name no-nat_ipsec
  source-zone trust
  destination-zone untrust
  source-address 172.17.0.0 mask 255.255.0.0
  destination-address 172.16.0.0 mask 255.255.0.0
  action no-nat

#上移到top
rule move no-nat_ipsec top

#FW2
nat-policy
rule name no-nat_ipsec
  source-zone trust
  destination-zone untrust
  source-address 172.16.0.0 mask 255.255.0.0
  destination-address 172.17.0.0 mask 255.255.0.0
  action no-nat

#上移到top
rule move no-nat_ipsec top

#FW1配置IPSEC
#配置IKE proposal
ike proposal 5
 encryption-algorithm aes-256
 dh group14
 authentication-algorithm sha2-256
 authentication-method pre-share
 integrity-algorithm hmac-sha2-256
 prf hmac-sha2-256

#配置IKE peer
ike peer branch
 undo version 2
 pre-shared-key huawei@123
exchange-mode main
ike-proposal 5

#配置IPSEC proposal
ipsec proposal pps1
 esp authentication-algorithm sha2-256
 esp encryption-algorithm aes-256

#配置IPSEC 模板
ipsec policy-template branch_tem 10
 security acl 3001
 ike-peer branch
 proposal pps1

#配置IPSEC
ipsec policy pl01 5 isakmp template branch_tem

#接口调用IPSEC
interface GigabitEthernet1/0/0
 ipsec policy pl01

#FW2配置IPSEC
#配置IKE proposal
ike proposal 5
 encryption-algorithm aes-256
 dh group14
 authentication-algorithm sha2-256
 authentication-method pre-share
 integrity-algorithm hmac-sha2-256
 prf hmac-sha2-256

#配置IKE peer
ike peer fw1
 undo version 2
 pre-shared-key huawei@123
ike-proposal 5
exchange-mode main
remote-address 100.100.2.2

#配置IPSEC proposal
ipsec proposal pps1
 esp authentication-algorithm sha2-256
 esp encryption-algorithm aes-256

#配置IPSEC 模板
ipsec policy pl01 5 isakmp
 security acl 3001
 ike-peer fw1
 proposal pps1

#接口调用IPSEC
interface GigabitEthernet1/0/1
 ipsec policy pl01
