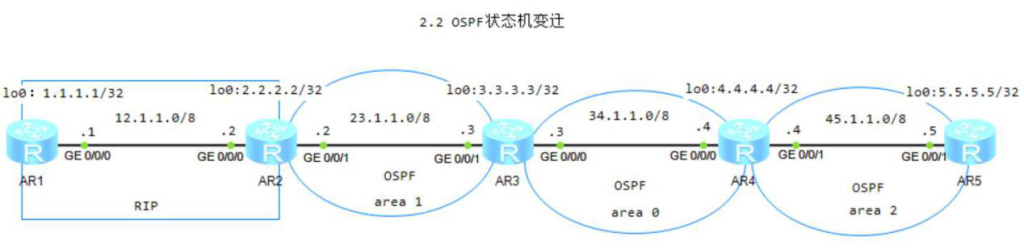

![图片[1]-2.3 OSPF LAS信息-大赛人网](https://www.dsrw.com/wp-content/uploads/2023/03/图片14-20-1024x250.png)
1.R1配置RIPv2
[R1]rip 1
[R1-rip-1]version 2
[R1-rip-1]undo summary
[R1-rip-1]network 1.0.0.0
[R1-rip-1]network 12.0.0.02.R2配置RIPv2
[R2]rip 1
[R2-rip-1]version 2
[R2-rip-1]undo summary
[R2-rip-1]network 12.0.0.0 3.R2配置OSPF
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 23.1.1.0 0.255.255.255
[R2-ospf-1-area-0.0.0.1]network 2.2.2.2 0.0.0.04.R3配置OSPF
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 34.1.1.0 0.255.255.255
[R3-ospf-1-area-0.0.0.0]quit
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 23.1.1.0 0.255.255.2555.R4配置OSPF
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network 34.1.1.0 0.255.255.255
[R4-ospf-1-area-0.0.0.0]quit
[R4-ospf-1]area 2
[R4-ospf-1-area-0.0.0.2]network 45.1.1.0 0.255.255.2556.R5配置OSPF
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 2
[R5-ospf-1-area-0.0.0.2]network 5.5.5.5 0.0.0.0
[[R5-ospf-1-area-0.0.0.2]network 45.1.1.0 0.255.255.2557.R2查看路由
<R2>display ip routing-table protocol rip
1.1.1.1/32 RIP 100 1 D 12.1.1.1 GigabitEthernet0/0/0
<R2>display ip routing-table protocol ospf
3.3.3.3/32 OSPF 10 1 D 23.1.1.3 GigabitEthernet0/0/1
4.4.4.4/32 OSPF 10 2 D 23.1.1.3 GigabitEthernet0/0/1
5.5.5.5/32 OSPF 10 3 D 23.1.1.3 GigabitEthernet0/0/1
34.0.0.0/8 OSPF 10 2 D 23.1.1.3 GigabitEthernet0/0/1
45.0.0.0/8 OSPF 10 3 D 23.1.1.3 GigabitEthernet0/0/18.R2上OSPF与RIP执行双向引入
[R2]rip 1
[R2-rip-1]import-route ospf 1
[R2-rip-1]quit
[R2]ospf 1
[R2-ospf-1]import-route rip 19.路由引入后R3查看路由
<R3>display ip routing-table protocol ospf
1.1.1.1/32 O_ASE 150 1 D 23.1.1.2 GigabitEthernet0/0/1
2.2.2.2/32 OSPF 10 1 D 23.1.1.2 GigabitEthernet0/0/1
4.4.4.4/32 OSPF 10 1 D 34.1.1.4 GigabitEthernet0/0/0
5.5.5.5/32 OSPF 10 2 D 34.1.1.4 GigabitEthernet0/0/0
12.0.0.0/8 O_ASE 150 1 D 23.1.1.2 GigabitEthernet0/0/1
45.0.0.0/8 OSPF 10 2 D 34.1.1.4 GigabitEthernet0/0/010.R3查看1类LSA（router LSA）
<R3>display ospf lsdb router
OSPF Process 1 with Router ID 3.3.3.3
Area: 0.0.0.0
Link State Database
Type : Router//类型
Ls id : 4.4.4.4//LSID,标识LSA
Adv rtr : 4.4.4.4 //通告者
Ls age : 559
Len : 48
Options : ABR E
seq# : 80000005
chksum : 0x2e90
Link count: 2
* Link ID: 4.4.4.4
Data : 255.255.255.255
Link Type: StubNet
Metric : 0
Priority : Medium
* Link ID: 34.1.1.3
Data : 34.1.1.4
Link Type: TransNet
Metric : 1
Type : Router
Ls id : 3.3.3.3
Adv rtr : 3.3.3.3
Ls age : 550
Len : 48
Options : ABR E
seq# : 80000007
chksum : 0x3a8f
Link count: 2
* Link ID: 3.3.3.3
Data : 255.255.255.255
Link Type: StubNet
Metric : 0
Priority : Medium
* Link ID: 34.1.1.3
Data : 34.1.1.3
Link Type: TransNet
Metric : 1
Area: 0.0.0.1
Link State Database
Type : Router
Ls id : 2.2.2.2
Adv rtr : 2.2.2.2
Ls age : 320
Len : 48
Options : ASBR E
seq# : 80000007
chksum : 0x3daf
Link count: 2
* Link ID: 23.1.1.2
Data : 23.1.1.2
Link Type: TransNet
Metric : 1
* Link ID: 2.2.2.2
Data : 255.255.255.255
Link Type: StubNet
Metric : 0
Priority : Medium
Type : Router
Ls id : 3.3.3.3
Adv rtr : 3.3.3.3
Ls age : 646
Len : 36
Options : ABR E
seq# : 80000003
chksum : 0xef11
Link count: 1
* Link ID: 23.1.1.2
Data : 23.1.1.3
Link Type: TransNet
Metric : 1 11.R3查看2类LSA（network LSA）
<R3>display ospf lsdb network
OSPF Process 1 with Router ID 3.3.3.3
Area: 0.0.0.0
Link State Database
Type : Network//LSA 类型
Ls id : 34.1.1.3//2类LSA ID为DR的接口地址
Adv rtr : 3.3.3.3 //通过路由器
Ls age : 722
Len : 32
Options : E
seq# : 80000002
chksum : 0x63a6
Net mask : 255.0.0.0
Priority : Low
Attached Router 3.3.3.3
Attached Router 4.4.4.4//直连路由器
Area: 0.0.0.1
Link State Database
Type : Network
Ls id : 23.1.1.2
Adv rtr : 2.2.2.2
Ls age : 809
Len : 32
Options : E
seq# : 80000002
chksum : 0xc65b
Net mask : 255.0.0.0
Priority : Low
Attached Router 2.2.2.2
Attached Router 3.3.3.3 12.R3查看3类LSA（summary LSA）
<R3>display ospf lsdb summary
OSPF Process 1 with Router ID 3.3.3.3
Area: 0.0.0.0
Link State Database
Type : Sum-Net//类型
Ls id : 23.0.0.0//3类LSA的LS ID为域间路由网段
Adv rtr : 3.3.3.3 //通过者为本区域ABR
Ls age : 1425
Len : 28
Options : E
seq# : 80000001
chksum : 0xee4a
Net mask : 255.0.0.0
Tos 0 metric: 1
Priority : Low
Type : Sum-Net
Ls id : 5.5.5.5
Adv rtr : 4.4.4.4
Ls age : 1243
Len : 28
Options : E
seq# : 80000001
chksum : 0x1622
Net mask : 255.255.255.255
Tos 0 metric: 1
Priority : Medium
Type : Sum-Net
Ls id : 2.2.2.2
Adv rtr : 3.3.3.3
Ls age : 1417
Len : 28
Options : E
seq# : 80000001
chksum : 0xbe89
Net mask : 255.255.255.255
Tos 0 metric: 1
Priority : Low
Type : Sum-Net
Ls id : 45.0.0.0
Adv rtr : 4.4.4.4
Ls age : 1335
Len : 28
Options : E
seq# : 80000001
chksum : 0xb16d
Net mask : 255.0.0.0
Tos 0 metric: 1
Priority : Low
Area: 0.0.0.1
Link State Database
Type : Sum-Net
Ls id : 5.5.5.5
Adv rtr : 3.3.3.3
Ls age : 1249
Len : 28
Options : E
seq# : 80000001
chksum : 0x3efc
Net mask : 255.255.255.255
Tos 0 metric: 2
Priority : Low
Type : Sum-Net
Ls id : 3.3.3.3
Adv rtr : 3.3.3.3
Ls age : 1433
Len : 28
Options : E
seq# : 80000001
chksum : 0x86be
Net mask : 255.255.255.255
Tos 0 metric: 0
Priority : Low
Type : Sum-Net
Ls id : 34.0.0.0
Adv rtr : 3.3.3.3
Ls age : 1434
Len : 28
Options : E
seq# : 80000001
chksum : 0x5fce
Net mask : 255.0.0.0
Tos 0 metric: 1
Priority : Low
Type : Sum-Net
Ls id : 4.4.4.4
Adv rtr : 3.3.3.3
Ls age : 1347
Len : 28
Options : E
seq# : 80000001
chksum : 0x62dd
Net mask : 255.255.255.255
Tos 0 metric: 1
Priority : Low
Type : Sum-Net
Ls id : 45.0.0.0
Adv rtr : 3.3.3.3
Ls age : 1338
Len : 28
Options : E
seq# : 80000001
chksum : 0xd948
Net mask : 255.0.0.0
Tos 0 metric: 2
Priority : Low 13.R2查看5类LSA（External LSA）
<R2>display ospf lsdb ase self-originate
OSPF Process 1 with Router ID 2.2.2.2
Link State Database
Type : External//LSA类型，外部
Ls id : 12.0.0.0//LSAID网段
Adv rtr : 2.2.2.2 //通告者
Ls age : 1661
Len : 36
Options : E
seq# : 80000001
chksum : 0x2696
Net mask : 255.0.0.0
TOS 0 Metric: 1
E type : 2
Forwarding Address : 0.0.0.0
Tag : 1
Priority : Low
Type : External
Ls id : 1.1.1.1
Adv rtr : 2.2.2.2
Ls age : 1661
Len : 36
Options : E
seq# : 80000001
chksum : 0x9430
Net mask : 255.255.255.255
TOS 0 Metric: 1
E type : 2
Forwarding Address : 0.0.0.0
Tag : 1
Priority : Low 13.R3查看4类LSA（Sum-Asbr LSA）
<R3>display ospf lsdb asbr
OSPF Process 1 with Router ID 3.3.3.3
Area: 0.0.0.0
Link State Database
Type : Sum-Asbr//4类LSA
Ls id : 2.2.2.2//LSA-ID
Adv rtr : 3.3.3.3 //通告者
Ls age : 86
Len : 28
Options : E
seq# : 80000002
chksum : 0xae97
Tos 0 metric: 1
Area: 0.0.0.1
Link State Database 14.R2、R3区域1配置为NSSA,在R3查看7类LSA(NSSA LSA）
[R2]ospf 1
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]nssa
[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]nssa
<R3>display ospf lsdb nssa
OSPF Process 1 with Router ID 3.3.3.3
Area: 0.0.0.0
Link State Database
Area: 0.0.0.1
Link State Database
Type : NSSA//类型
Ls id : 0.0.0.0//缺省路由
Adv rtr : 3.3.3.3 //通告者
Ls age : 81
Len : 36
Options : None
seq# : 80000001
chksum : 0xa61e
Net mask : 0.0.0.0
TOS 0 Metric: 1
E type : 2
Forwarding Address : 0.0.0.0
Tag : 1
Priority : Low
Type : NSSA
Ls id : 12.0.0.0
Adv rtr : 2.2.2.2
Ls age : 97
Len : 36
Options : NP
seq# : 80000001
chksum : 0x1498
Net mask : 255.0.0.0
TOS 0 Metric: 1
E type : 2
Forwarding Address : 2.2.2.2
Tag : 1
Priority : Low
Type : NSSA
Ls id : 1.1.1.1
Adv rtr : 2.2.2.2
Ls age : 100
Len : 36
Options : NP
seq# : 80000001
chksum : 0x8232
Net mask : 255.255.255.255
TOS 0 Metric: 1
E type : 2
Forwarding Address : 2.2.2.2
Tag : 1
Priority : Medium15.R5查看7类转5类LSA(ExternalLSA）
<R5>display ospf lsdb ase
OSPF Process 1 with Router ID 5.5.5.5
Link State Database
Type : External
Ls id : 12.0.0.0
Adv rtr : 2.2.2.2
Ls age : 625
Len : 36
Options : E
seq# : 80000002
chksum : 0x2497
Net mask : 255.0.0.0
TOS 0 Metric: 1
E type : 2
Forwarding Address : 0.0.0.0
Tag : 1
Priority : Low
Type : External
Ls id : 12.0.0.0
Adv rtr : 3.3.3.3
Ls age : 316
Len : 36
Options : E
seq# : 80000001
chksum : 0x6c44
Net mask : 255.0.0.0
TOS 0 Metric: 1
E type : 2
Forwarding Address : 2.2.2.2
Tag : 1
Priority : Low
Type : External
Ls id : 1.1.1.1
Adv rtr : 2.2.2.2
Ls age : 633
Len : 36
Options : E
seq# : 80000002
chksum : 0x9231
Net mask : 255.255.255.255
TOS 0 Metric: 1
E type : 2
Forwarding Address : 0.0.0.0
Tag : 1
Priority : Medium
Type : External
Ls id : 1.1.1.1
Adv rtr : 3.3.3.3
Ls age : 326
Len : 36
Options : E
seq# : 80000001
chksum : 0xdadd
Net mask : 255.255.255.255
TOS 0 Metric: 1
E type : 2
Forwarding Address : 2.2.2.2
Tag : 1
Priority : Medium © 版权声明
