5.3 BGP联邦

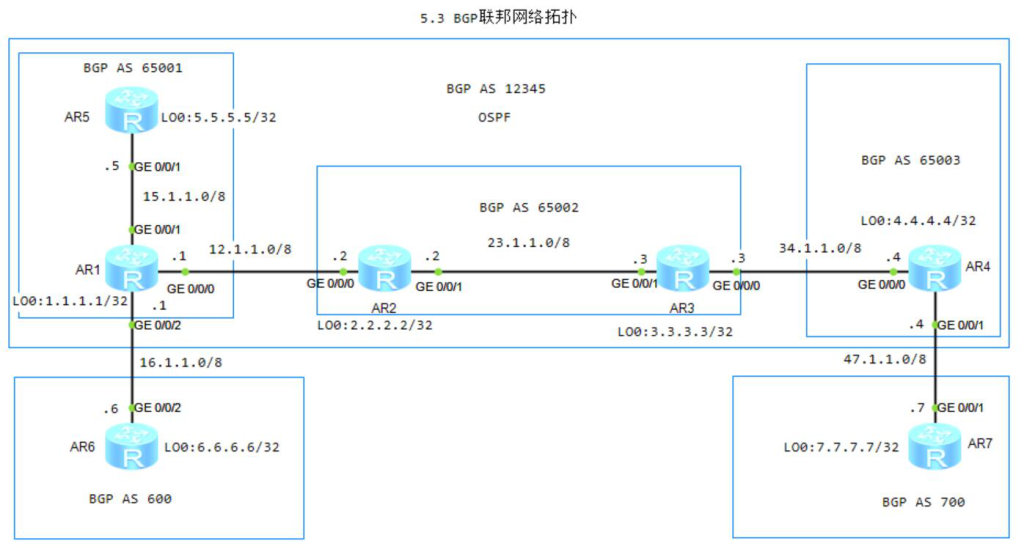

1.AS12345内的R1、R2、R3、R4、R5配置OSPF，环口(略)

2.R1配置BGP

[R1]bgp 65001
//使用联邦的子AS号
[R1-bgp]router-id 1.1.1.1
[R1-bgp]confederation id 12345
 //联邦属于的大AS号
[R1-bgp]confederation peer-as 65002
 //联邦内部对等体成员的子AS号
[R1-bgp]peer 2.2.2.2 as-number 65002
[R1-bgp]peer 2.2.2.2 connect-interface LoopBack 0
//建立邻居关系指向小AS号
[R1-bgp]peer 2.2.2.2 next-hop-local
[R1-bgp]peer 2.2.2.2 ebgp-max-hop
//子AS之间属于EBGP关系，配置多条
[R1-bgp]peer 5.5.5.5 as-number 65001
[R1-bgp]peer 5.5.5.5 connect-interface LoopBack 0
[R1-bgp]peer 5.5.5.5 next-hop-local
//配置联邦子AS内的IBGP
[R1-bgp]peer 16.1.1.6 as-number 600
//配置与R6的EBGP

3.R2配置BGP

[R2]bgp 65002
[R2-bgp]router-id 2.2.2.2
[R2-bgp]confederation id 12345
[R2-bgp]confederation peer-as 65001
[R2-bgp]peer 1.1.1.1 as-number 65001
[R2-bgp]peer 1.1.1.1 connect-interface LoopBack 0
[R2-bgp]peer 1.1.1.1 ebgp-max-hop
//配置与65001对等体关系
[R2-bgp]peer 3.3.3.3 as-number 65002
[R2-bgp]peer 3.3.3.3 connect-interface LoopBack 0
//配置与R3的IBGP

4.R3配置BGP

[R3]bgp 65002
[R3-bgp]router-id 3.3.3.3
[R3-bgp]confederation id 12345
[R3-bgp]confederation peer-as 65003
[R3-bgp]peer 4.4.4.4 as-number 65003
[R3-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[R3-bgp]peer 4.4.4.4 ebgp-max-hop
//配置与65003对等体关系
[R3-bgp]peer 2.2.2.2 as-number 65002
[R3-bgp]peer 2.2.2.2 connect-interface LoopBack 0
//配置与R2的IBGP

5.R4配置BGP

[R4]bgp 65003
[R4-bgp]router-id 4.4.4.4
[R4-bgp]confederation id  12345
[R4-bgp]confederation peer-as 65002
[R4-bgp]peer 3.3.3.3 as-number 65002
[R4-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[R4-bgp]peer 3.3.3.3 next-hop-local
[R4-bgp]peer 3.3.3.3 ebgp-max-hop
//配置与65002对等体关系
[R4-bgp]peer 47.1.1.7 as-number 700
//配置与R7的EBGP

6.R5配置BGP

[R5]bgp 65001
[R5-bgp]router-id 5.5.5.5
[R5-bgp]confederation id 12345
[R5-bgp]peer 1.1.1.1 as-number 65001
[R5-bgp]peer 1.1.1.1 connect-interface LoopBack 0

7.R6配置BGP（指向R1的大的AS号，不要指向联邦子AS号）

[R6]bgp 600
[R6-bgp]router-id 6.6.6.6
[R6-bgp]peer 16.1.1.1 as-number 12345

8.R7置BGP（指向R4的大的AS号，不要指向联邦子AS号）

[R7]bgp 700
[R7-bgp]router-id 7.7.7.7
[R7-bgp]peer 47.1.1.4 as-number 12345

8.R6宣告路由到BGP

[R6]bgp 600
[R6-bgp]network 6.6.6.6 32

9.R1修改local-preference

（联邦之间下一条、度量、本地优先级等属性，不会像一个真正的EBGP邻居一样被改变，修改local-preference观察）

[R1]bgp 65001
[R1-bgp]default local-preference 200

10.R1、R2、R4、R7查看BGP路由

联邦之间不是一个真正EBGP，对属性值处理与IBGP一致，AS-PAH使用括号，并不将他们公布到联邦范围以外，两边内的AS号传给EBGP时会被去掉（R7）。

[R1]display bgp routing-table
 *>   6.6.6.6/32         16.1.1.6        0                     0      600i

<R2>display bgp routing-table
 *>i  6.6.6.6/32         1.1.1.1         0          200        0      (65001) 600i

<R4>display bgp routing-table
 *>i  6.6.6.6/32         1.1.1.1         0          200        0      (65002 65001) 600i

<R7>display bgp routing-table
 *>   6.6.6.6/32         47.1.1.4                              0      12345 600i
