17.4 FR静态帧中继配置

lanzeou

2年前更新

0807

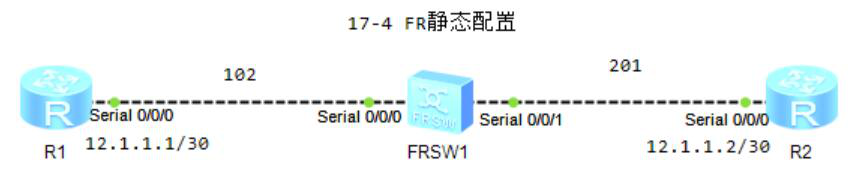

图片[1]-17.4 FR静态帧中继配置-大赛人网 — 图17-2 FR帧中继配置网络拓扑

图片[2]-17.4 FR静态帧中继配置-大赛人网 — 图17-2 FR配置网络拓扑

1.R1配置静态帧中继

[R1]interface Serial 0/0/0
[R1-Serial0/0/0]IP address 12.1.1.1 30
[R1-Serial0/0/0]link-protocol fr
[R1-Serial0/0/0]undo fr inarp
[R1-Serial0/0/0]fr map ip 12.1.1.2 102 broadcast

2.R2配置静态帧中继

[R2]interface Serial 0/0/0
[R2-Serial0/0/0]ip address 12.1.1.2 30
[R2-Serial0/0/0]link-protocol fr
[R2-Serial0/0/0]undo fr inarp
[R2-Serial0/0/0]fr map ip 12.1.1.1 201
