1.RIPV1和RIPV2基本配置

1）RIPV1配置

典型的有类路由协议，不支持VLSM，报文路由信息只携带目的网络IP地址，没有目的网络掩码，使得在部署VLSM出现问题。

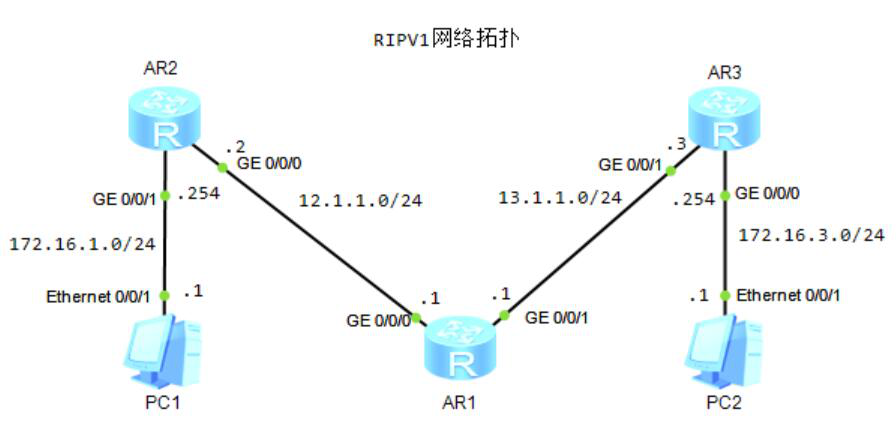

图片[1]-2.2 RIPV2配置详解-大赛人网 — 图2-7 RIPV1网络拓扑

[R1]rip 1
[R1-rip-1]network 12.0.0.0
[R1-rip-1]network 13.0.0.0
[R2]rip 1
[R2-rip-1]network 172.16.0.0
[R2-rip-1]network 12.0.0.0
[R3]rip 1
[R3-rip-1]network 13.0.0.0
[R3-rip-1]network 172.16.0.0
[R1]display ip routing-table protocol rip
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
172.16.0.0/16  RIP     100  1           D   12.1.1.2        GigabitEthernet0/0/0
         RIP     100  1           D   13.1.1.3        GigabitEthernet0/0/1
RIP routing table status : <Inactive>
[R2]display ip routing-table protocol rip
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
13.0.0.0/8   RIP     100  1           D   12.1.1.1        GigabitEthernet0/0/0
[R3]display ip routing-table protocol rip
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
12.0.0.0/8   RIP     100  1           D   13.1.1.1        GigabitEthernet0/0

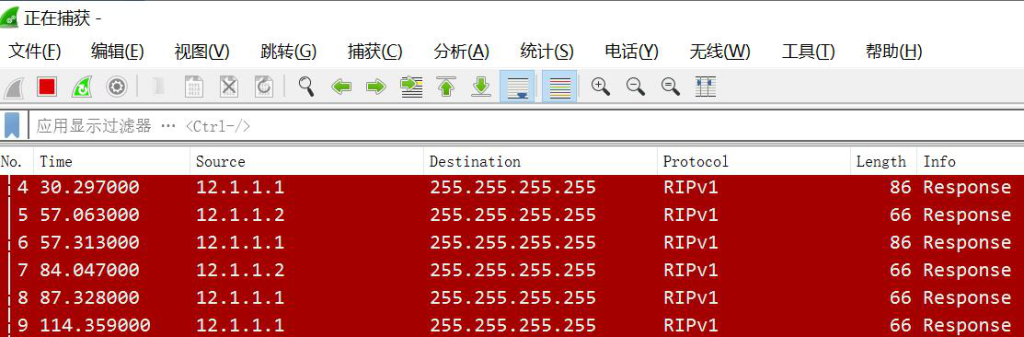

RIPV1：使用广播地址（255.255.255.255）作为协议报文的目的IP地址。

图片[2]-2.2 RIPV2配置详解-大赛人网 — 图2-8 RIPV1网络抓包

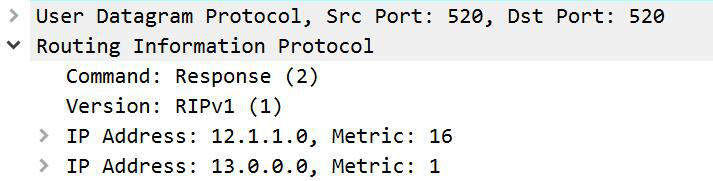

RIP协议采用UDP封装，报文源、目的端口均是UDP520端口。

2）RIPV2配置

支持VLSM。
[R1-rip-1]version 2
[R2-rip-1]version 2
[R3-rip-1]version 2
[R1]display ip routing-table protocol rip
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
172.16.1.0/24  RIP     100  1           D   12.1.1.2        GigabitEthernet0/0/0
172.16.3.0/24  RIP     100  1           D   13.1.1.3        GigabitEthernet0/0/1
[R2]display ip routing-table protocol rip
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
13.1.1.0/24  RIP     100  1           D   12.1.1.1        GigabitEthernet0/0/0
172.16.3.0/24  RIP     100  2           D   12.1.1.1        GigabitEthernet0/0/0
[R3]display ip routing-table protocol rip
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
12.1.1.0/24  RIP     100  1           D   13.1.1.1        GigabitEthernet0/0/1
172.16.1.0/24  RIP     100  2           D   13.1.1.1        GigabitEthernet0/0/1

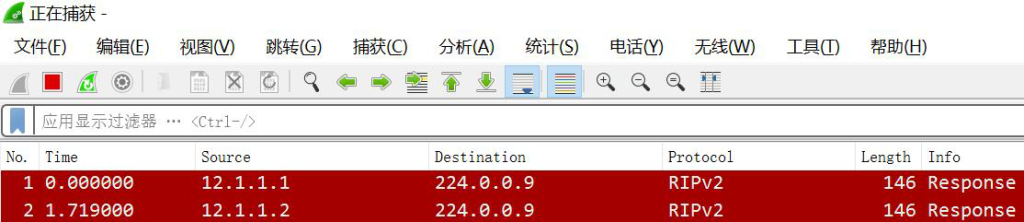

RIPV2：使用组播地址（224.0.0.9）作为协议报文的目的IP地址。

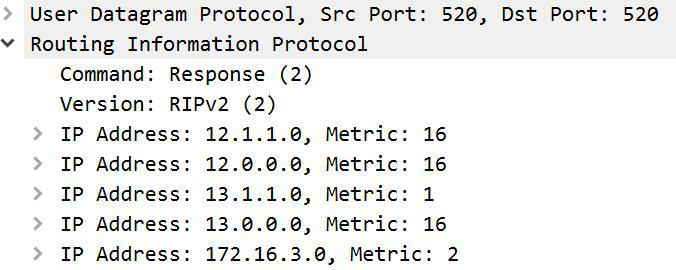

RIP协议采用UDP封装，报文源、目的端口均是UDP520端口。

图片[5]-2.2 RIPV2配置详解-大赛人网 — 图2-11 RIPV1 UDP 520端口
